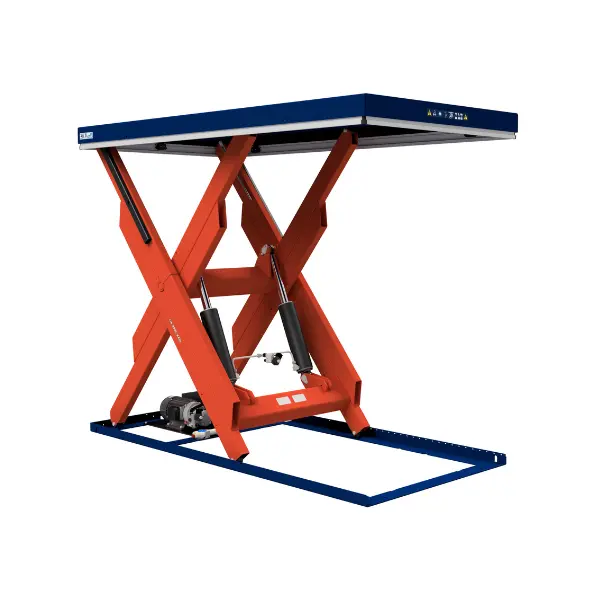

TT 3000 Piattaforma Singolo Pantografo

Una fossa di 2530 × 1330 mm, profonda 305 mm: lunghezza e larghezza del piano +30 mm, altezza minima +5 mm. Calcestruzzo C12/15, profilo a L 100 × 100 mm sui bordi e tubo Ø 100 mm per cavi e tubi. Per la fossa sono consigliati finecorsa, occhielli di sollevamento, blocchi meccanici e botola di ispezione oppure centralina esterna.

Fino a 10 cicli all’ora e 10.000 all’anno sì. Oltre serve il kit HD 82103, da ordinare con la piattaforma: non si monta dopo.

Di serie ha la protezione anticorrosione C3 e l’impianto elettrico IP54; a richiesta ci sono l’anticorrosione C4 e la zincatura. Per l’industria alimentare e i lavaggi frequenti ci sono le piattaforme in acciaio inox AISI 304, con quadro elettrico IP65.

Sì: il piano si può forare per fissare attrezzature o guide, evitando la zona in cui scorre il pantografo.

Di serie è arancio RAL 2009 e blu RAL 5002. Senza sovrapprezzo anche grigio antracite RAL 7024 e nero RAL 9005; gli altri colori RAL, oltre 200, a richiesta con sovrapprezzo.

La Serie T è prodotta interamente in Svezia e si configura con accessori, comandi e colori. La Serie C è la versione più leggera ed economica: idraulica e molti componenti sono gli stessi della T, ma non si personalizza, accetta pochi accessori e ha colori fissi arancio e blu.

Una piattaforma elevatrice porta il carico all’altezza di lavoro giusta premendo un pulsante: si lavora senza piegarsi e senza sollevare a mano. Se il carico va anche spostato tra le postazioni c’è il carrello a pantografo; per prelevare da pallet e cassoni, i sollevatori per pallet e i ribaltatori.

Parti da tre dati: peso del carico e come appoggia, altezza più bassa e più alta di lavoro (la differenza è la corsa) e misure del piano che servono davvero. Poi valuta cicli all’ora, ambiente e sicurezza. La guida alla scelta delle piattaforme elevatrici, con il selettore in 4 domande, ti mostra i modelli adatti.

Per carichi lunghi o pesanti c’è il doppio pantografo orizzontale: due pantografi in fila, sincronizzati, sollevano un piano lungo fino a 6000 mm, con portate fino a 10.000 kg. Per corse alte senza aumentare l’ingombro, anche per collegare due livelli, il doppio, triplo o quadruplo pantografo verticale arriva a 6000 mm di corsa.

Una piattaforma ribassata: da chiusa è alta 80–100 mm e si appoggia sul pavimento, senza opere murarie. Con il piano a U o a E (TUL, TUB, CUB) il transpallet lascia il pallet sul piano; con il piano pieno si sale dalla rampa di accesso. Portata fino a 2000 kg.

Sì: è marcata CE secondo la EN 1570-1, collaudata con un carico superiore del 30% alla portata nominale e fornita con la dichiarazione di conformità. Di serie ha la barra antischiacciamento sui 4 lati, la doppia valvola di non ritorno contro la discesa improvvisa e i blocchi meccanici per la manutenzione.

Solo persone addestrate che accompagnano la merce: la EN 1570-1 lo ammette con al massimo due fermate e senza superare un piano fisso. Servono parapetti e cancello, piano antiscivolo se c’è rischio di scivolare e la marcatura che autorizza le persone a bordo: non è un ascensore né una piattaforma di lavoro aereo.

Sì: si comanda anche tramite PLC e si possono programmare varie funzioni già nella versione standard. La centralina UC-60 ha connettori M12 plug & play per finecorsa, fotocellule e sensori, e sul piano si può montare una rulliera per il passaggio del materiale tra livelli diversi.

Sì, con un telaio dedicato: il telaio con ruote (2 fisse e 2 girevoli con freno) la rende mobile, il telaio rialzato permette di spostarla con il carrello elevatore o il transpallet e lascia spazio ai piedi dell’operatore. Se il carico va spostato spesso tra le postazioni, valuta un carrello a pantografo.
