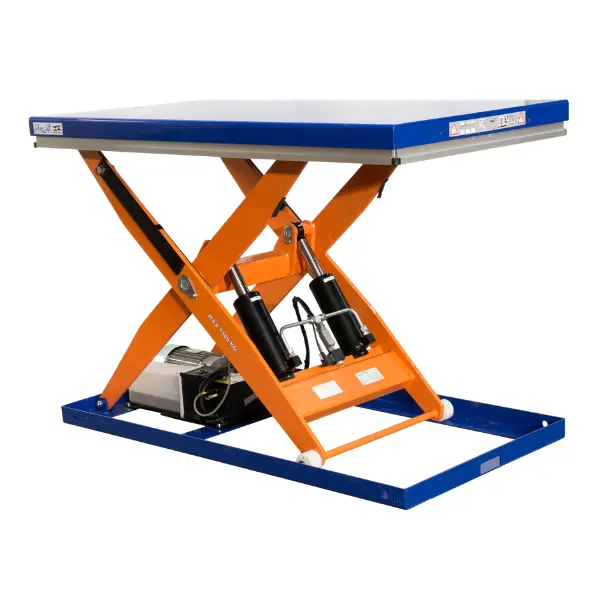

CB 1500 Piattaforma Singolo Pantografo

La Serie C non è pensata per il lavoro continuo in linea: Edmolift indica, come esempio, fino a 4 sollevamenti all’ora. Per un uso più intenso scegli la serie T, con il kit HD oltre 10 cicli all’ora.

Una fossa di 1530 × 830 mm, profonda 215 mm: lunghezza e larghezza del piano +30 mm, altezza minima +5 mm. Calcestruzzo C12/15, profilo a L 100 × 100 mm sui bordi e tubo Ø 100 mm per cavi e tubi. Per la fossa sono consigliati finecorsa, occhielli di sollevamento, blocchi meccanici e botola di ispezione oppure centralina esterna.

Con lo stesso piano lungo 1500 mm e la stessa corsa di 1000 mm c’è la CB 1500B con piano 1500 × 1000 mm (1500 kg).

Sì: il piano si può forare per fissare attrezzature o guide, evitando la zona in cui scorre il pantografo.

Solo nei colori fissi arancio e blu: la Serie C non si personalizza.

La Serie T è prodotta interamente in Svezia e si configura con accessori, comandi e colori. La Serie C è la versione più leggera ed economica: idraulica e molti componenti sono gli stessi della T, ma non si personalizza, accetta pochi accessori e ha colori fissi arancio e blu.

Una piattaforma elevatrice porta il carico all’altezza di lavoro giusta premendo un pulsante: si lavora senza piegarsi e senza sollevare a mano. Se il carico va anche spostato tra le postazioni c’è il carrello a pantografo; per prelevare da pallet e cassoni, i sollevatori per pallet e i ribaltatori.

Parti da tre dati: peso del carico e come appoggia, altezza più bassa e più alta di lavoro (la differenza è la corsa) e misure del piano che servono davvero. Poi valuta cicli all’ora, ambiente e sicurezza. La guida alla scelta delle piattaforme elevatrici, con il selettore in 4 domande, ti mostra i modelli adatti.

Per carichi lunghi o pesanti c’è il doppio pantografo orizzontale: due pantografi in fila, sincronizzati, sollevano un piano lungo fino a 6000 mm, con portate fino a 10.000 kg. Per corse alte senza aumentare l’ingombro, anche per collegare due livelli, il doppio, triplo o quadruplo pantografo verticale arriva a 6000 mm di corsa.

Una piattaforma ribassata: da chiusa è alta 80–100 mm e si appoggia sul pavimento, senza opere murarie. Con il piano a U o a E (TUL, TUB, CUB) il transpallet lascia il pallet sul piano; con il piano pieno si sale dalla rampa di accesso. Portata fino a 2000 kg.

Sì: è marcata CE secondo la EN 1570-1, collaudata con un carico superiore del 30% alla portata nominale e fornita con la dichiarazione di conformità. Di serie ha la barra antischiacciamento sui 4 lati, la doppia valvola di non ritorno contro la discesa improvvisa e i blocchi meccanici per la manutenzione.

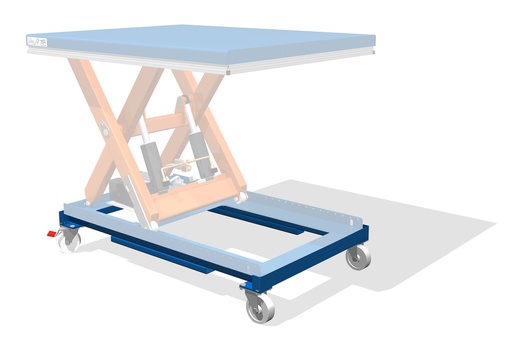

Sì, con un telaio dedicato: il telaio con ruote (2 fisse e 2 girevoli con freno) la rende mobile, il telaio rialzato permette di spostarla con il carrello elevatore o il transpallet e lascia spazio ai piedi dell’operatore. Se il carico va spostato spesso tra le postazioni, valuta un carrello a pantografo.

Una base piana e orizzontale in calcestruzzo almeno C12/15, l’ancoraggio con almeno quattro tasselli a espansione e il collegamento elettrico fatto da un elettricista autorizzato. Spina CEE, protezione motore e interruttore generale di norma non sono compresi nella fornitura.

Circa 4 volte l’anno oppure ogni 1000 cicli, se arrivano prima: si controllano perdite e livello dell’olio idraulico (ISO 32), tubi e cavi, arresti di emergenza, barra di sicurezza e cartelli. Per lavorare sotto il piano si alza la piattaforma scarica, si inseriscono i blocchi meccanici e si toglie la corrente; si usano solo ricambi originali.
