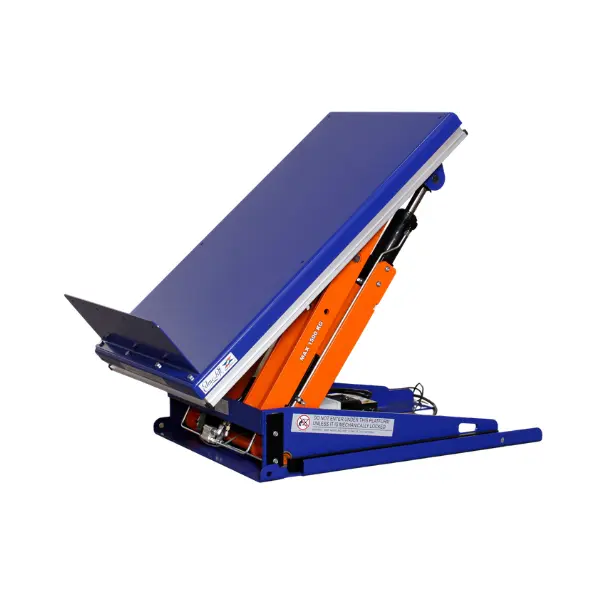

ALT 1500 ArmLift

https://ergonomia.shop/web/image/product.template/1663/image_1920?unique=d0a6f66

ALT 1500 ArmLift è un tavolo elevatore con funzione di inclinazione progettato per applicazioni industriali con portata fino a 1.500 kg. La corsa di sollevamento di 820 mm, l'altezza minima di 235 mm e il piano di lavoro 1.300 × 800 mm lo rendono adatto all'alimentazione ergonomica di linee di assemblaggio e postazioni di lavoro. Il ribaltamento avviene sul lato corto con escursione da +5° a -40°, gestito tramite centralina esterna a 4 pulsanti con alimentazione trifase 400V e potenza 0,95 kW (S3). Certificato CE secondo EN 1570-1.

Prezzo su richiesta

Cod.: 34031
  • Altezza minima mm
  • Altezza Max mm
  • Lato ribaltamento
  • Inclinazione
  • Antiribaltamento
  • Tempo di sollevamento s
  • Peso Kg
  • Comando
  • Centralina
  • Potenza kW (S3)
  • Alimentazione
  • Certificazione

Questa combinazione non esiste.

Accedi per vedere i prezzi e acquistare
Avete già inviato una richiesta per questo prodotto oggi.
Contattaci
Scarica scheda PDF

Specifiche tecniche

Portata Kg 1500
Corsa mm 820
Altezza minima mm 235
Altezza Max mm 1055
Lunghezza piano mm 1300
Larghezza piano mm 800
Lato ribaltamento Lato Corto
Inclinazione +5° -40°
Antiribaltamento Standard H=230
Tempo di sollevamento s 16
Peso Kg 430
Comando Pulsantiera Standard 4 Tasti
Centralina Interna
Potenza kW (S3) 0,95
Alimentazione Trifase 400V
Certificazione CE - EN 1570-1

Gli ALT ribaltano sul lato corto del piano, gli ART sul lato lungo: si sceglie in base al lato da cui lavora l’operatore. ALT 1500U, UE e GB hanno il piano a U alto 6 mm per prendere pallet e carrelli da terra; ART 1500GV ha telaio rialzato e centralina interna. L’inclinazione è da +5° a −40° su tutti i modelli.

Sì, con ALT 1500U, ALT 1500UE e ALT 1500GB, che hanno il piano a U alto 6 mm. Gli altri modelli si caricano con transpallet elettrico, carrello elevatore o carrello; l’ART 1500GV con il transpallet elettrico da tre lati.

Sì: l’Armlift va sempre fissato al pavimento. Per ALT 750, ALT 1500, ART 750, ART 1500 e ALT 1500GB c’è anche il telaio rialzato da 140 mm.

Barra antischiacciamento sui 4 lati, comandi a 24 V con arresto di emergenza, protezione contro il sovraccarico, valvole di sicurezza e blocchi meccanici per la manutenzione, impianto IP54. È conforme alla EN 1570-1, con marcatura CE.

Dalla pulsantiera: man mano che la pila cala si alza il piano e si regola l’inclinazione, da +5° a −40°, così l’operatore preleva senza piegarsi né sporgersi. Con il comando a pedale UC-60 le mani restano libere per il pezzo.

Alzando e inclinando il carico verso l’operatore: l’Armlift solleva e inclina da +5° a −40°, il sollevatore TSLN inclina il pallet di 40° a destra e a sinistra, i ribaltatori arrivano a 45° o 90°. Se il pallet si svuota o si riempie strato per strato, il pallet leveller PL 2002 lo tiene sempre all’altezza giusta, senza corrente.

Con i bracci di sollevamento ARZ e LTT 750: prendono il carrello del treno e lo alzano e inclinano verso l’operatore. L’ARZ regola altezza e inclinazione da +5° a −40°; l’LTT 750 sale in verticale e occupa il minimo spazio.

Sì: Armlift e sollevatori per pallet sono predisposti, su richiesta, per il collegamento a un PLC. Hanno comandi a 24 V con arresto di emergenza e impianto elettrico IP54.

Circa 4 volte l’anno oppure ogni 1000 cicli, se arrivano prima: perdite e livello dell’olio idraulico (ISO 32), tubi e cavi, arresti di emergenza e barre di sicurezza, da parte di personale qualificato e con ricambi originali. Il manuale d’uso, con gli schemi elettrici, è nella sezione «Documenti» della scheda prodotto.
