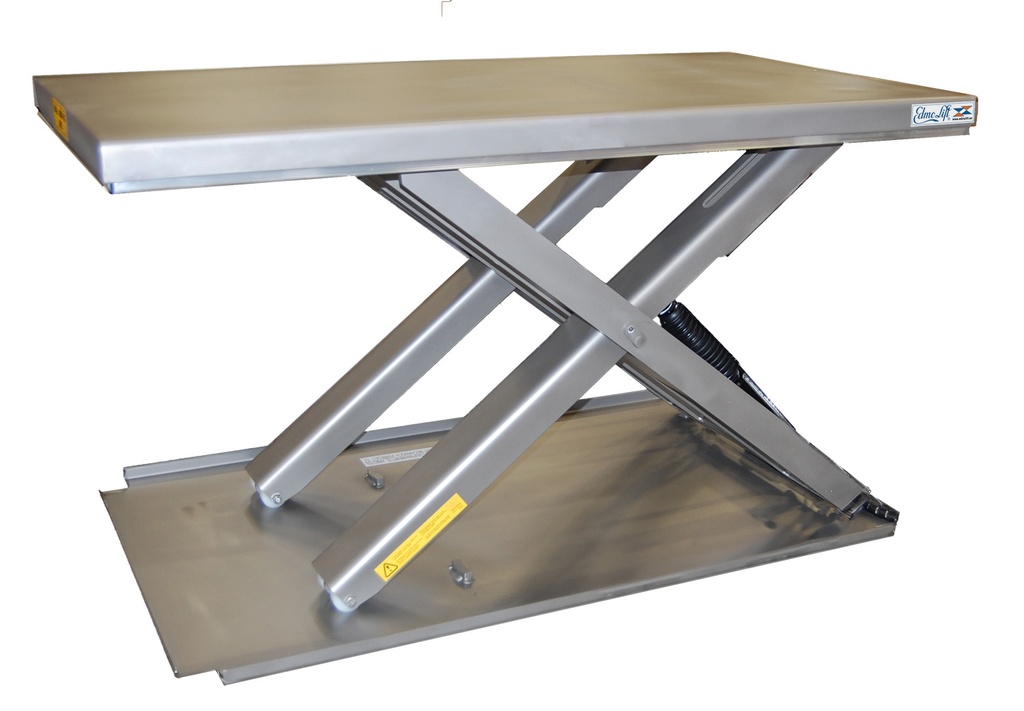

TCB 1000 SS Piattaforma Ribassata Inox

Sì: piano, telaio di base e pantografo sono in acciaio inox AISI 304, quadro elettrico e interruttori sono IP65. È pensata per i settori alimentare, chimico e farmaceutico, dove gli standard di igiene sono elevati.

Piano, telaio di base e pantografo in acciaio inox AISI 304 (EN 1.4301); ruote, assi e bulloni in AISI 303 (EN 1.4305); nippli e tubazioni in inox, ruote in inox e poliuretano. I cilindri di serie sono di tipo 2, con bielle e rivestimenti inox; a richiesta il tipo 3 in AISI 316.

Quadro elettrico e interruttori IP65, motore IP54. Alimentazione 3 × 415 V/50 Hz con comandi a 24 V DC.

No: da chiusa è alta 85 mm e si appoggia sul pavimento.

Sì: il piano si può forare per fissare attrezzature o guide, evitando la zona in cui scorre il pantografo.

Una piattaforma elevatrice porta il carico all’altezza di lavoro giusta premendo un pulsante: si lavora senza piegarsi e senza sollevare a mano. Se il carico va anche spostato tra le postazioni c’è il carrello a pantografo; per prelevare da pallet e cassoni, i sollevatori per pallet e i ribaltatori.

Parti da tre dati: peso del carico e come appoggia, altezza più bassa e più alta di lavoro (la differenza è la corsa) e misure del piano che servono davvero. Poi valuta cicli all’ora, ambiente e sicurezza. La guida alla scelta delle piattaforme elevatrici, con il selettore in 4 domande, ti mostra i modelli adatti.

Per carichi lunghi o pesanti c’è il doppio pantografo orizzontale: due pantografi in fila, sincronizzati, sollevano un piano lungo fino a 6000 mm, con portate fino a 10.000 kg. Per corse alte senza aumentare l’ingombro, anche per collegare due livelli, il doppio, triplo o quadruplo pantografo verticale arriva a 6000 mm di corsa.

Sì: è marcata CE secondo la EN 1570-1, collaudata con un carico superiore del 30% alla portata nominale e fornita con la dichiarazione di conformità. Di serie ha la barra antischiacciamento sui 4 lati, la doppia valvola di non ritorno contro la discesa improvvisa e i blocchi meccanici per la manutenzione.

Solo persone addestrate che accompagnano la merce: la EN 1570-1 lo ammette con al massimo due fermate e senza superare un piano fisso. Servono parapetti e cancello, piano antiscivolo se c’è rischio di scivolare e la marcatura che autorizza le persone a bordo: non è un ascensore né una piattaforma di lavoro aereo.

Una base piana e orizzontale in calcestruzzo almeno C12/15, l’ancoraggio con almeno quattro tasselli a espansione e il collegamento elettrico fatto da un elettricista autorizzato. Spina CEE, protezione motore e interruttore generale di norma non sono compresi nella fornitura.

Circa 4 volte l’anno oppure ogni 1000 cicli, se arrivano prima: si controllano perdite e livello dell’olio idraulico (ISO 32), tubi e cavi, arresti di emergenza, barra di sicurezza e cartelli. Per lavorare sotto il piano si alza la piattaforma scarica, si inseriscono i blocchi meccanici e si toglie la corrente; si usano solo ricambi originali.

Nella sezione «Documenti» della scheda prodotto: il manuale d’uso contiene installazione, manutenzione, ricerca guasti e gli schemi elettrici della centralina UC-60 e idraulici. Per ordinare ricambi servono tipo di macchina e numero di serie, riportati sulla targhetta.
